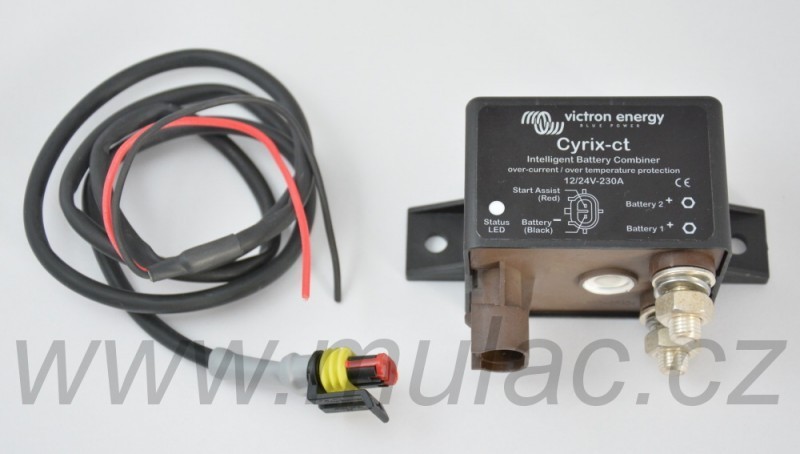

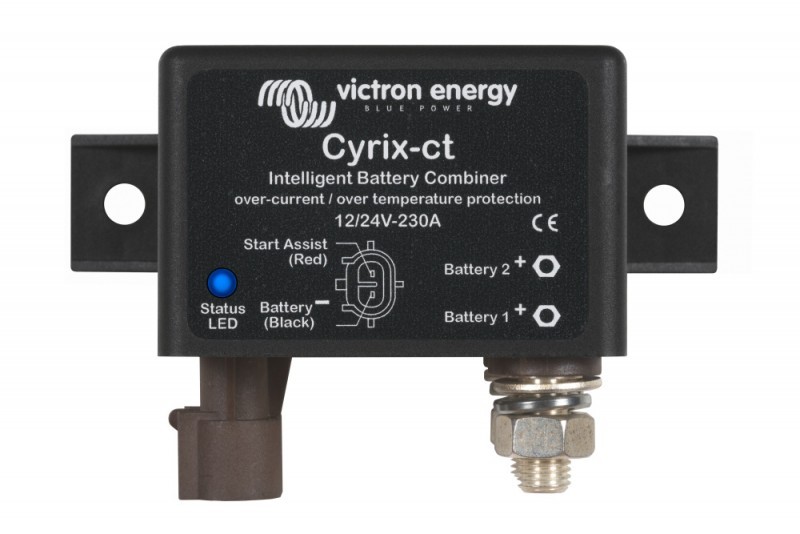

Cyrix-ct 12/24V 230A bateriové propojovací relé

Cyrix-i 12/24V 230A mikroprocesorem řízený bateriový izolátor (nebo také separátor či oddělovač). Relé pro dobíjení druhé baterie s LED indikací stavu.

Heavy Duty bateriový separátor automaticky spojí paralelně baterie pokud napětí na baterii dosáhne nastavené úrovně (což v praxi znamená, že baterie je nabíjená) a rozpojí baterie, pokud napětí klesne pod nastavenou úroveň (baterie přestaly být dobíjeny). Cyrix také rozpojí baterie při přepětí, například když dojde k poškození nabíjení. Hlavní využití je tedy například v karavanech a lodích, kde jsou dvě baterie, jedna startovací a druhá napájecí. Baterie budou spojeny při nastartovaném motoru a rozdělené v době stání.

Cyrix-ct je exelentní náhradou diodových separátorů (izolátorů). Hlavní vlastnosí je, že úbytek napětí je nulový, takže výstupní napětí alternátoru nebo nabíječe nemusí být navyšováno.

Některé konkurenční separátory pracují na čistě napěťím řízené bázi, takže v případě náhlého poklesu napětí (připojení velké vybité baterie) dojde k rozpojení a to vede k selhání celého systému. Software Cyrixu-i 12/24 dělá více než jen spojuje a rozpojuje baterie na základě napětí. Cyrix-ct 12/24 sleduje základní napěťový trend (rostoucí nebo klesající) a obrátí předchozí stav pouze je-li trend změněn v určitém časovém úseku.

12/24 automatické nastavení
Cyrix-i 12/24 automaticky provede volbu napětí

Upřednostnění startovací baterie

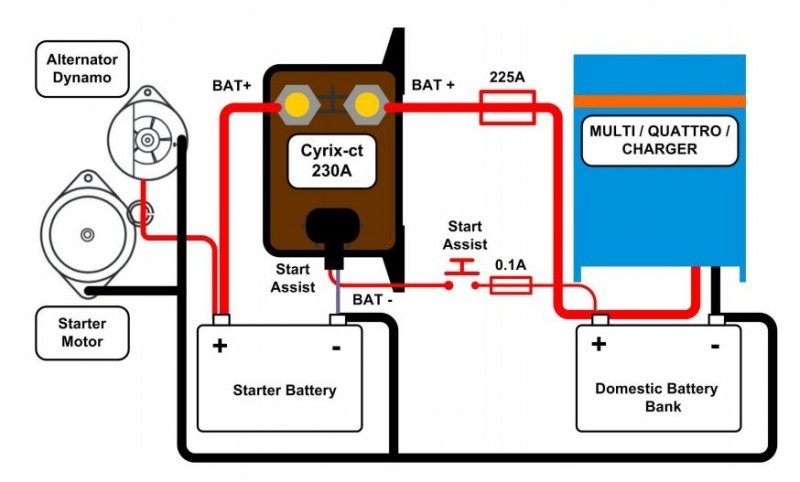

Typicky je startovací baterie připojena přímo k alternátoru. Napájecí baterie (baterie pro napájení elektrických spotřebičů ve voze, karavanu, či lodi) je spojována se startovací pomocí Cyrix-ct 12/24. Jakmile Cyrix-i rozpozná, že napětí na startovací baterii dosáhlo potřebné úrovně, sepne se a tím dojde ke spojení obou baterií a jejich nabíjení alternátorem.

Oboustranné měření napětí
Cyrix měří napětí na obou bateriích. Pokud dojde k dobíjení napájecí baterie (například v kempu nebo marině), pak dojde také ke spojení se startovací baterií a jsou dobíjeny obě.

Aby se předešlo nenadálým situacím při montáži nebo je-li jedna baterie odpojena, Cyrix se nesepne, pokud jedna z baterií má nižší napětí než 2V (12V baterie), nebo 4V (24V baterie)

Paralelní spojení v případě nouze (pomoc při startu)
Cyrix může být spuštěn-sepnut tlačítkem (není součástí zařízení) automaticky na dobu 30s od sepnutí tlačítka, nebo lze provést zapojení, kdy baterie jsou spojeny po celou dobu sepnutí tlačítka. Obojí se může využít k dosažení většího startovacího výkonu baterie.

Stáhněte si k produktu
Datasheet | Manuál

TECHNICKÉ PARAMETRY
Trvalý proud :225A
Maximální proud (5s): 500A
Vstupní napětí: 0-36VDC
Spojovací napětí: 13~13.8 / 26~27.6V s inteligentní detekcí trendu
Rozpojovací napětí: 11~12,8 / 22~25,7V s inteligentní detekcí trendu
Odpojení při přepětí: 16 / 32V
Spotřeba v rozepnutém stavu: 4mA
Připojení silové: M8
Krytí: IP54
Rozměry: 65x100x55mm, 0,27kg
