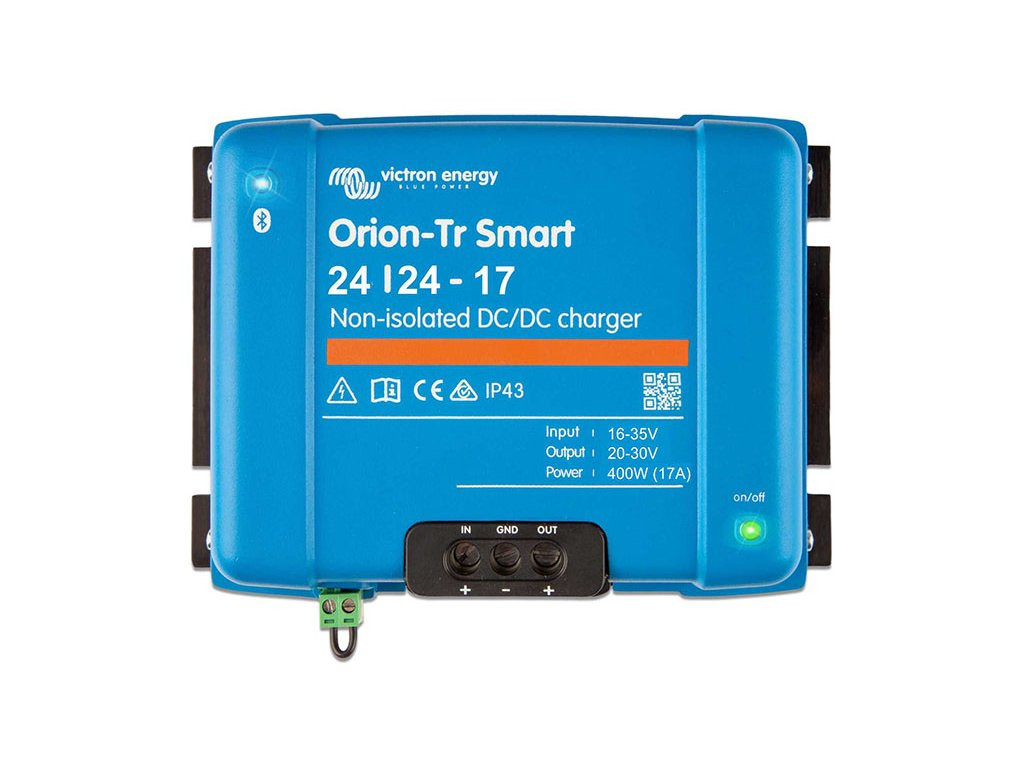

Victron Energy Orion-Tr 24/24-17A SMART DC/DC nabíječ neizolovaný

Orion-Tr Smart DC-DC nabíječ je profesionální DC/DC nabíječ (neizolovaný-společné mínus) s 3 fázovou adaptivní nabíjecí charaktreristikou, kterou lze plně uživatelsky nastavit pomocí vestavěného Bluetooth rozhraní (1). Zařízení lze také nastavit a používat jako napájecí zdroj s nastavitelným napětím.

Tento nabíječ je určen pro nabíjení druhé baterie v systémech s běžným alternátorem, ale i chytrým alternátorem, který je nastaven k minimalizování spotřeby paliva a dobíjí baterii například jen při jízdě z kopce. Tyto alternátory dodávají velmi proměnlivé napětí a jsou často vypínány. Řízená nabíjecí charakteristika je také vhodná pro použití s lithiovými bateriemi, které jinak mohou přetěžovat alternátor.

Nabíječ lze nastavit tak, aby nabíjel druhou baterii pouze v případě, že je nastartovaný motor, detekční hladiny napětí lze opět libovolně nastavit. Nebo jej lze "natvrdo" ovládat spínačem zapalování.

Adaptivní 3 fázový nabíjecí algoritmus
Nabíječ automaticky upravuje a kontroluje dobu, po kterou trvá absorpční nabíjecí program. Tím zabraňuje přebíjení lehce vybité baterie a naopak u hluboce vybité baterie, je tato doba delší, aby baterie byla plně dobita.

Všechny modely jsou zkratuvzdorné a mohou být řazeny paralelně (libovolné množství), k navýšení výstupního výkonu.

Orion-Tr Smart mají teplotní ochranu, upravují výstupní výkon s ohledem na svoji teplotu, aby nedošlo k poškození zařízení. Použitelné jsou až do teploty 55°C, přičemž plný výkon poskytují až do teploty 40°C

PARAMETRY ORION-TR SMART DC-DC 24/12-17A neizolovaný (společný mínus)

Vstupní napětí (2): 20-35 V
Vypnutí při podpětí: 14 V, restart: 15 V
Jmenovité výstupní napětí: 24,2 V (při nastavení jako napájecí zdroj)
Rozsah nastavení výstupního napětí: 20-30 V
Tolerance výstupního napětí: +- 0,2 V
Jmenovitý výstupní proud až do teploty 40°C: 17 A
Maximální výstupní proud (10s) při jmenovitém výstupním napětí: 25 A
Zkratový výstupní proud: 40 A
Trvalý výstupní výkon při 25°C: 480 W
Trvalý výstupní výkon při 40°C: 400 W
Účinnost: 89 %
Spotřeba na prázdno: < 100 mA
Galvanická izolace mezi vstupem a výstupem: ano, 200V mezi vstupem/výstupem a skříní.
Pracovní teplota: -20 až +55°C (snížení výkonu o 3% na každé % nad 40°C)
Připojení kabelů: šroubovací svorky pro kabely max 16mm²
Hmotnost: 1,8 kg
Rozměry: 130 x 186 x 80 mm
Krytí proti vodě: IP43 při instalaci šroubovými svorkami směrem dolů
NORMY:
Bezpečnost: EN 60950
Emise: EN 61000-6-3, EN 55014-1
Odolnost: EN 61000-6-2, EN 61000-6-1, EN 55014-2
Homologace: ECE R10-5
Normy se mohou během času měnit a doplňovat další

1) Stáhněte si z obchodu Google Play aplikaci VictronConnect, jděte do menu Demo library, vyberte si produkt Orion Smart a vyzkoušejte si všechny možnosti nastavení ORION-TR SMART DC-DC na Vašem mobilu.
2) Pokud je výstupní napětí nastaveno na jmenovitou hodnotu, nebo níže, zůstává stabilní v celém rozsahu vstupního napětí (v režimu "napájecí zdroj"). Pokud výstupní napětí nastaveno o několik procent výše nad jmenovitou hodnotu, pak se hodnota minimálního vstupního napětí, při kterém je výstupní napětí stabilní, zvedá o stejnou procentní hodnotu.
