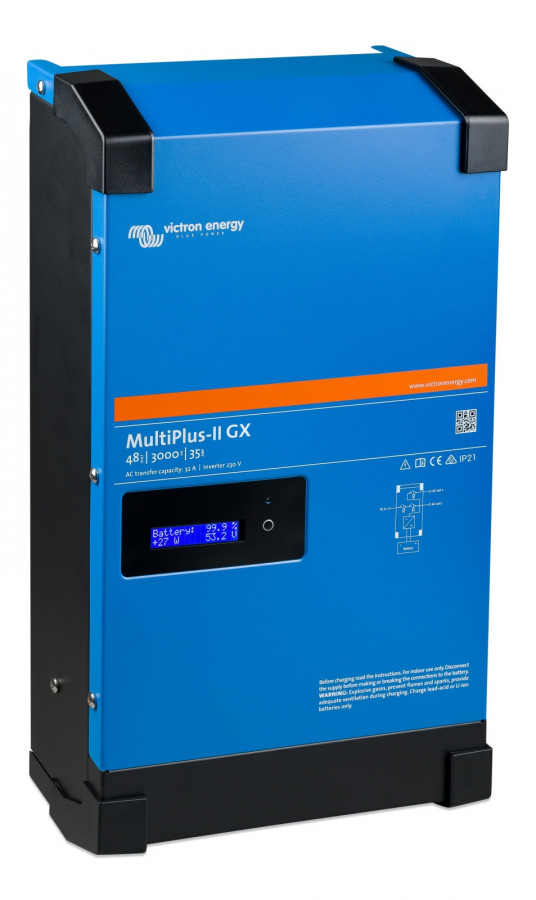

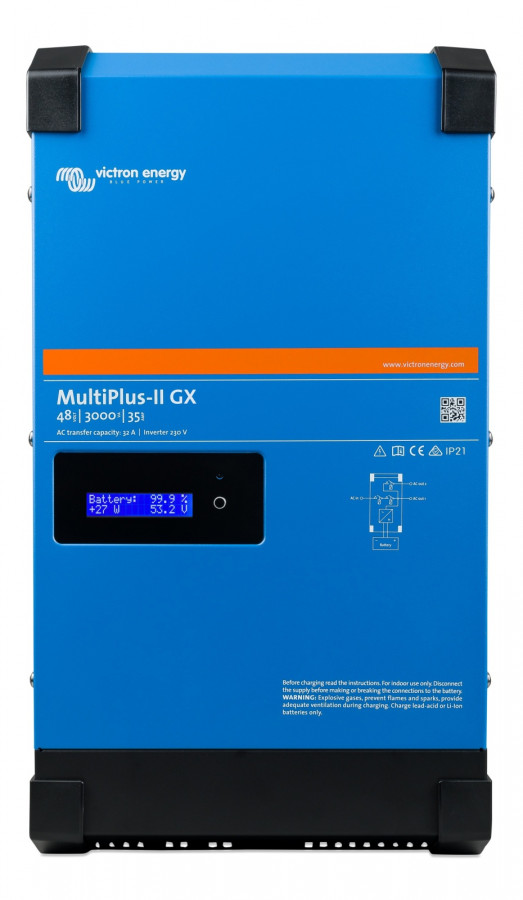

Victron Energy MultiPlus-II 48/5000/70-50 230V GX

MultiPlus-II GX oproti MultiPlus II navíc obsahuje zařízení GX a displej 2 x 16 znaků.
Na displeji se zobrazí parametry solárního regulátoru, měniče a baterie.
Ke stejným parametrům lze přistupovat pomocí smartphonu, nebo jiného zařízení podporujícího Wi-Fi. Tímto zařízením lze následně Multiplus i konfigurovat.

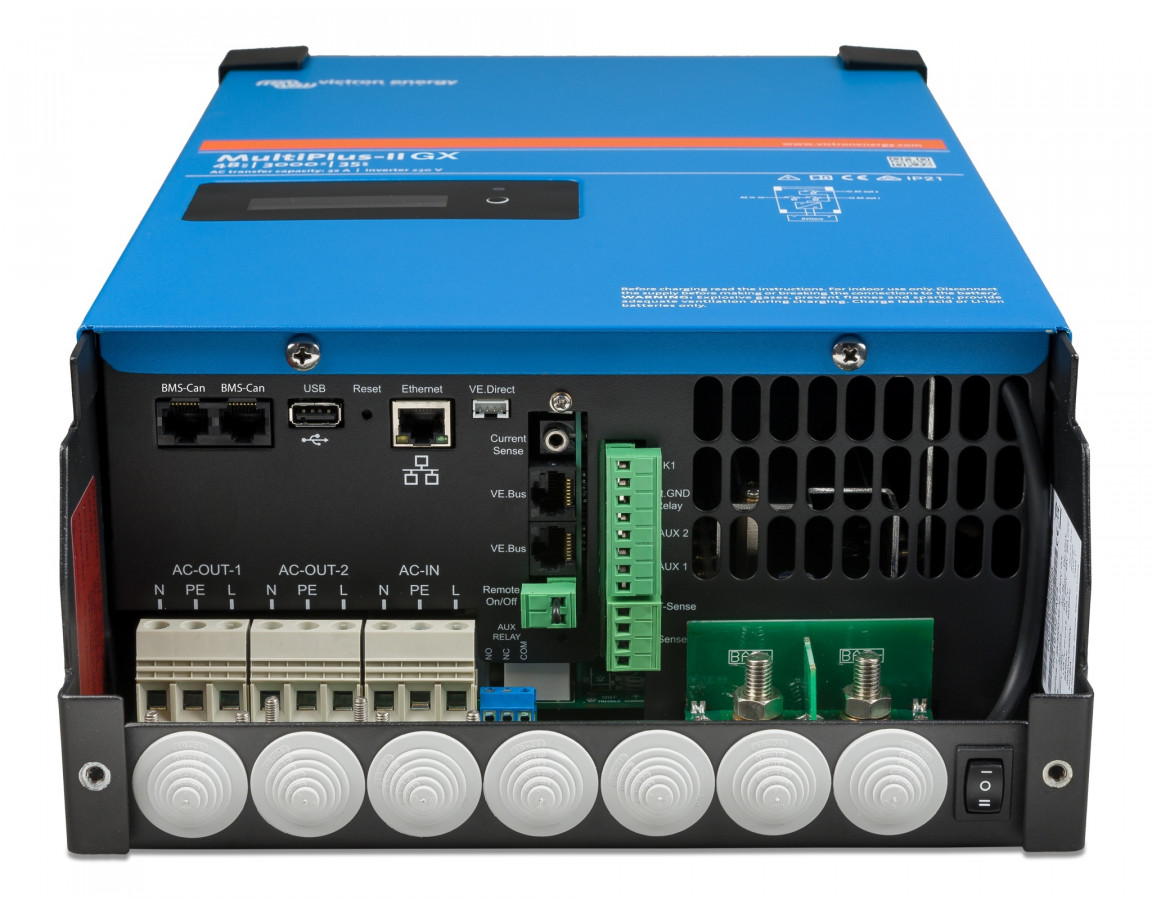

Integrované zařízení GX (obdoba zařízení Venus GX) zahrnuje:

• BMS-Can rozhranní, toto může být využito pro připojení CAN bus kompatibilních baterií. Poznámka: toto není VE.Can port
• Rozhraní VE.Can.
• USB port.
• Ethernetový port.
• VE.Direct port.

MultiPlus-II GX kombinuje funkce MultiPlus a MultiGrid
Má všechny funkce měniče s funkcí UPS MultiPlus a navíc s možností připojení externího proudového čidla pro funkce PowerControl a PowerAssist s optimalizaci vlastní spotřeby (max. 32A).
Má také všechny funkce jednotky MultiGrid se zabudovanou anti-islanding ochranou na svém AC vstupu – zesílená ochrana zabránění nežádoucím dodávkách do distribuční sítě v případě jejího výpadku.

Integrovaný adaptivní a plně konfigurovatelný nabíječ připojené baterie
Nabíječ má čtyři fáze nabíjení adaptivní nabíječkou. Hlavní nabíjecí výstup lze plně konfigorovat, výkon nabíječe viz specifikace. Druhý 4 A výstup je určen pro nabíjení druhé baterie (například startovací baterie generátoru).

MultiPlus-II GX je určen pro nabíjení všech typů olověných, alkalických i lithiových baterií.

Prakticky neomezený výkon díky paralelnímu provozu
Až 6 jednotek MultiPlus-II může pracovat paralelně pro dosažení požadovaného vyššího výkonu. Při paralelním zapojení stačí pouze jedna jednotka v provedení GX, ostatní mohou být normální bez GX.

Třífázový provoz
Tři jednotky stejného typu mohou být nakonfigurovány pro třífázový provoz s fázovým posunem. Ale to není vše, až 6 paralelně řazených jednotek může tvořit jednu fázi. Třífázový systém tak může sestávat až z 18 jednotek se souhrnným trvalým výstupním výkonem 43,2 kW/54 kVA a nabíjecím výkonem 630 A. Při třífázovém zapojení stačí také pouze jedna jednotka v provedení GX.

Unikátní vlastnosti funkce PowerControl a PowerAssist
MultiPlus-II GX zamezí přetížení výkonově omezeného AC zdroje např. proudově omezené el. přípojky nebo generátoru, typicky v kempu nebo v marině. Pokud by mělo dojít velkým odběrem k přetížení vstupního AC zdroje a tedy k vypnutí vstupním jističem přípojky, bude v prvním kroku automaticky snížen nabíjecí proud do baterie (PowerControl). Energie pro nabíjení je přesunuta pro napájení AC spotřebičů. V druhé kroku dochází k posílení vstupního AC zdroje proudem odebíraným z baterie (PowerAssist). Na AC výstup přichází společně energie z vnější sítě tak i z baterie (měniče).

Mnoho variant použití

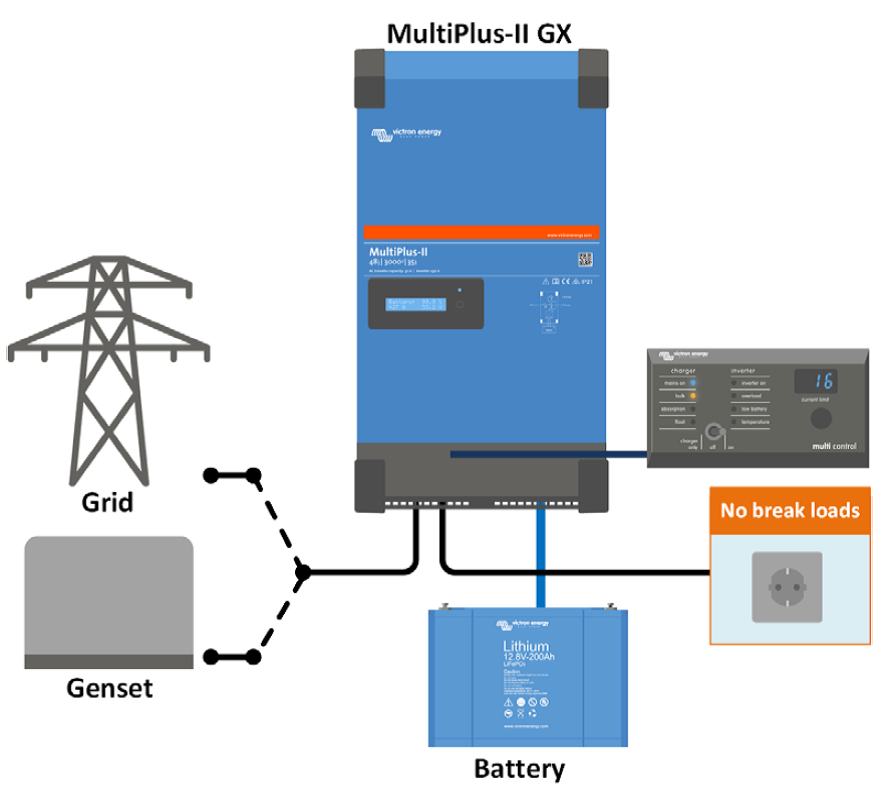

1. Základní instalace MultiPlus-II GX je jako běžná UPS. Určeno do systémů, kdy není vždy dostupná síť (typicky karavany, lodě, záložní napájecí systémy). Spotřebiče na AC OUT-1 jsou napájeny přednostně ze sítě, baterie je dobíjena, pokud dojde k výpadku napájecí sítě, jsou spotřebiče automaticky napájeny z měniče (z baterie). Spotřebiče na AC- out2 jsou napájeny pouze ze sítě, v případě výpadku sítě nejsou napájeny.

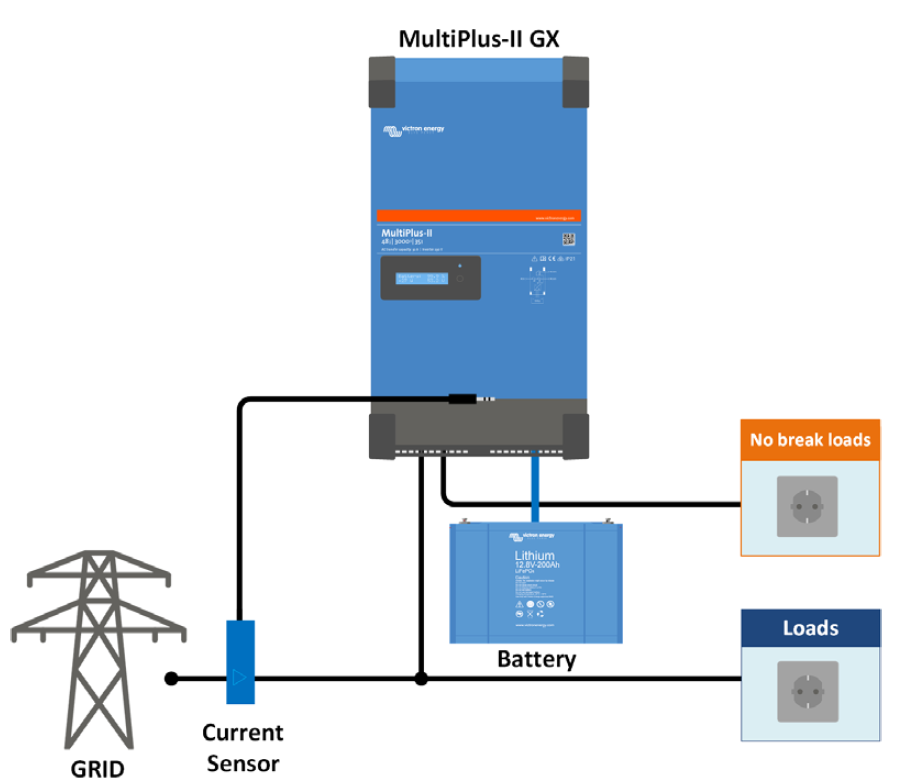

2. Podobné jako 1. Určeno do systémů, kdy není vždy dostupná síť (typicky karavany, lodě, záložní napájecí systémy). Spotřebiče na AC OUT-1 jsou napájeny přednostně ze sítě, baterie je dobíjena, pokud dojde k výpadku napájecí sítě, jsou spotřebiče automaticky napájeny z měniče (z baterie). Použití proudového čidla u AC- out2, který je mimo MultiPlus-II GX. Spotřebiče na AC out-2 jsou napájeny přednostně ze sítě, v případě možného překročení vstupního AC proudu jsou napájeny také i z baterie, ale nejsou napájeny při výpadku sítě.

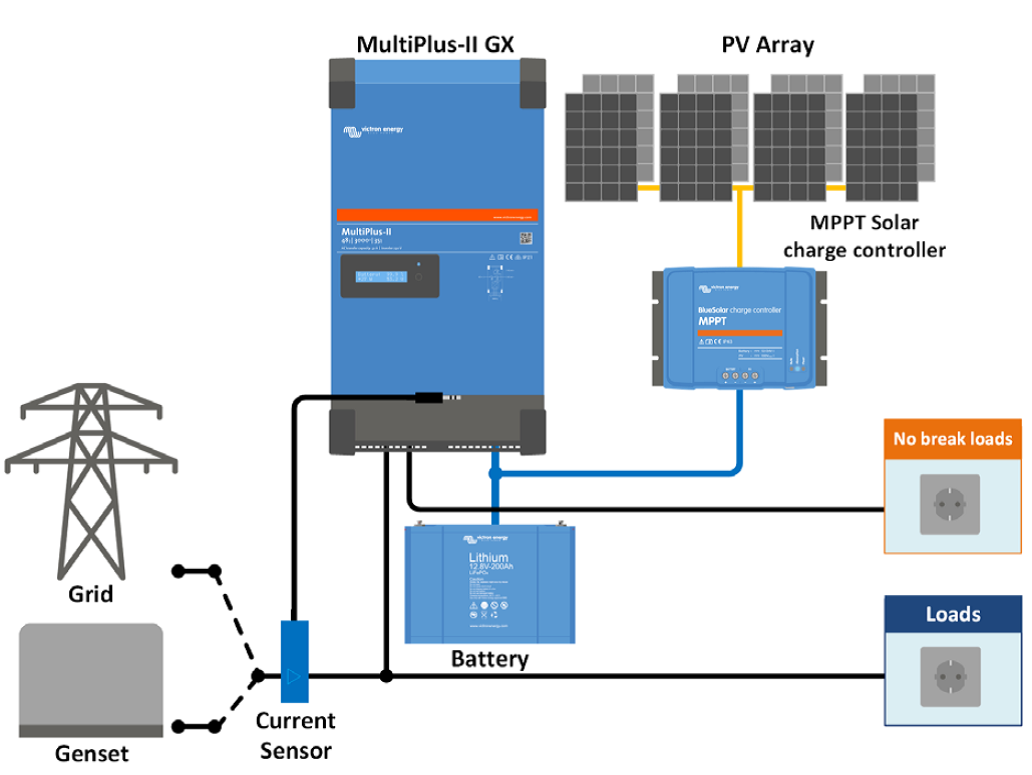

3. Použití jako hybridního solárního systému ESS (Energy Storage System) zapojení viz připojený datasheet.

Základní technické parametry Victron Energy MultiPlus-II 48/3000/35-32 230V GX

Kompletní specifikace viz přiložený datasheet

Měnič napětí:
Vstupní napětí: 38-66V DC
Výstupní napětí 230V 50Hz
Výstupní trvalý výkon při 25°C: 5000 VA / 4000W
Výstupní trvalý výkon při 40°C: 3700 W
Výstupní trvalý výkon při 65°C: 3000 W
Špičkový výkon: 9000 W
Účinnost: 96%
Vlastní spotřeba při nulové zátěži: 18 W, 12 W (v režimu AES), 2 W (v režimu Search mode)

Nabíječ ze sítě
Maximální nabíjecí proud: 70A (nastavitelné, včetně nabíjecí charakteristiky)
Teplotní senzor baterie: Ano

Další specifikace

Pracovní teplota: -40°C až +65°C (chlazení ventilátorem, omezení výkonu s rostoucí teplotou dle specifikace)
Vlhkost: max 95%
Rozhranní: BMS-Can, USB, Ethernet, VE.Direct, Wi-Fi
VE.Bus komunikace: pro paralelní a 3f provoz, vzdálené monitorování a integraci do dalších systémů
COM port: ano 2x
Vzdálené zapnutí/vypnutí: Ano
Programovatelné relé: Ano
Hmotnost: 30 kg
Rozměry: 565 x 323 x 148 mm
