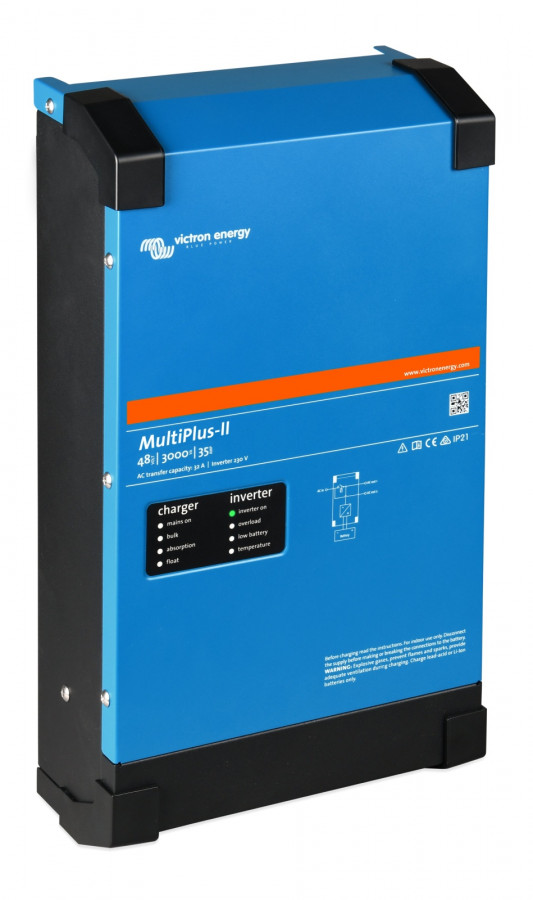

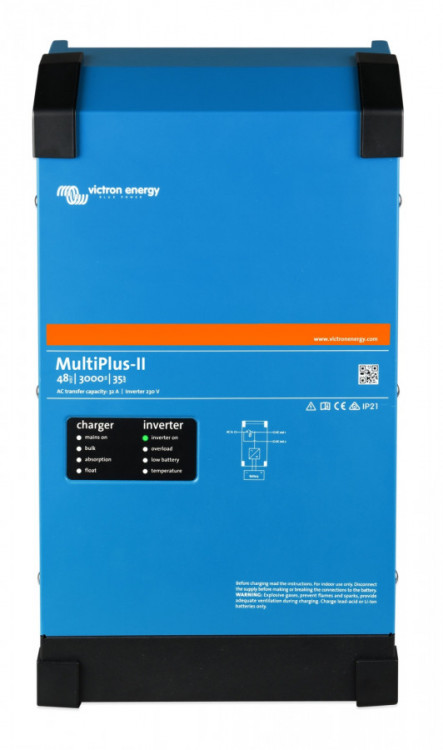

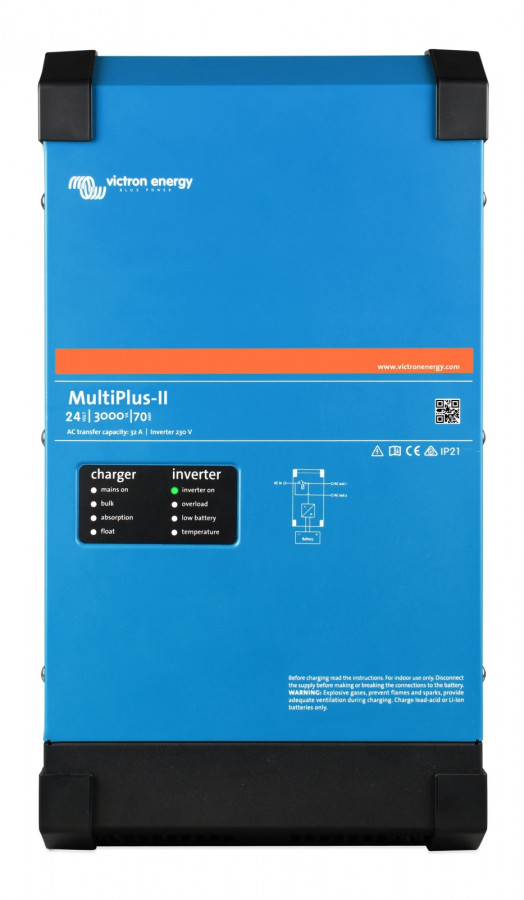

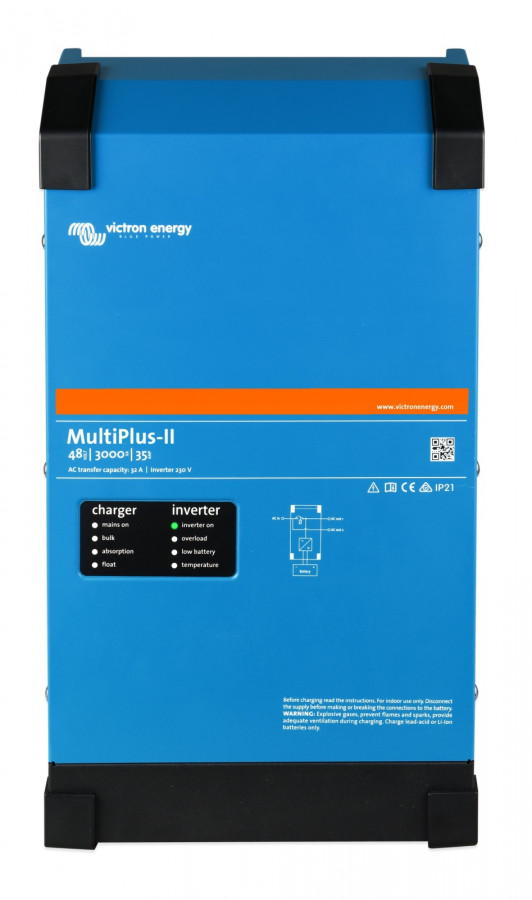

Victron Energy MultiPlus-II 24/3000/70-32 230V

MultiPlus-II

MultipPlus II je multifunkční zařízení typu měnič napětí s nabíječem a přepínáním mezi napájením spotřebičů ze sítě a z baterií. Funkčně je totožný s řadou MultiPlus, ale má navíc možnost připojit externí proudový senzor s jehož využitím se rozšiřují funkce PowerControl a PowerAssist na 50 respektive 100A (5000VA varianta)
Multiplus je ideální profesionální zařízení pro zajištění nepřerušované dodávky napájení na lodích, jachtách, v obytných vozech či karavanech, v záložních systémech a off grid aplikacích.

Možností konfigurace zařízení celá řada od prosté UPS po sofistikované ukládání energie (ESS - energy storage system).

Prakticky neomezený výkon díky paralelnímu provozu a 3f uspořádání
Až 6 jednotek MultiPlus-II může pracovat paralelně pro dosažení požadovaného vyššího výkonu. Šest jednotek 48/5000/70 poskytne například výkon 25 kW / 30k VA a nabíjecí výkon až 420 A. A to nění vše! Tři jednotky stejného typu mohou být nakonfigurovány pro třífázový provoz s fázovým posunem. Třífázový systém tak může sestávat až z 18 jednotek se souhrnným trvalým výstupním výkonem 75 kW/ 90 kVA a nabíjecím výkonem 1200 A.

Unikátní vlastnosti funkce PowerControl a PowerAssist - navýšení výkonu sítě nebo generátoru
MultiPlus-II zamezí přetížení výkonově omezeného AC zdroje např. proudově omezené el. přípojky nebo generátoru, typicky v kempu nebo v marině. Pokud by mělo dojít velkým odběrem k přetížení vstupního AC zdroje a tedy k vypnutí vstupním jističem přípojky, bude v prvním kroku automaticky snížen nabíjecí proud do baterie (PowerControl). Energie pro nabíjení je přesunuta pro napájení AC spotřebičů. V druhé kroku dochází k posílení vstupního AC zdroje proudem odebíraným z baterie (PowerAssist). Na AC výstup přichází společně energie z vnější sítě tak i z baterie (měniče).

Nastavení, konfigurace a řízení (přímo na zařízení)
Kompletní nastavení zařízení lze provést během pár minut pomocí VEConfigure software (potřebujete PC a MK3-USB rozhranní, které není součástí měniče, pro připojení k PC, software je volně ke stažení z webu výrobce).
Další řada možností monitorování a řízení systému je možné pomocí dalších zařízení: Color Control GX, Venus GX, Octo GX, CANvu GX, PC, bluetooth (nutno pořídit VE.BUS Smart dongle), Battery monitoru, Digital control panelu atd atd.

Vzdálené nastavení a monitoring
K připojení Vašeho MultiPlusu-II k internetu nainstalujte Color Control GX, nebo jiné GX a propojte jej s MultiPlusem.
Provozní data ze systému mohou být zdrama uloženy a zobrazovány na portálu výrobce (VRM portal). Takový systém je pak vzdáleně přístupný, konfigurovatelný a aktualizovatelný.

Mnoho variant použití

1. Základní instalace MultiPlus-II je jako běžná UPS. Určeno do systémů, kdy není vždy dostupná síť (typicky karavany, lodě, záložní napájecí systémy). Spotřebiče na AC OUT-1 jsou napájeny přednostně ze sítě, baterie je dobíjena, pokud dojde k výpadku napájecí sítě, jsou spotřebiče automaticky napájeny z měniče (z baterie). Spotřebiče na AC- out2 jsou napájeny pouze ze sítě, v případě výpadku sítě nejsou napájeny.
2. Podobné jako 1. Určeno do systémů, kdy není vždy dostupná síť (typicky karavany, lodě, záložní napájecí systémy). Spotřebiče na AC OUT-1 jsou napájeny přednostně ze sítě, baterie je dobíjena, pokud dojde k výpadku napájecí sítě, jsou spotřebiče automaticky napájeny z měniče (z baterie). Použití proudového čidla u AC- out2, který je mimo MultiPlus-II GX. Spotřebiče na AC out-2 jsou napájeny přednostně ze sítě, v případě možného překročení vstupního AC proudu jsou napájeny také i z baterie, ale nejsou napájeny při výpadku sítě.
3. Použití jako hybridního solárního systému ESS (Energy Storage System), energie je prioritně na výstup měniče do spotřebičů dodávána z baterií, potažno solárních panelů, a teprve při nedostatku energie v bateriích (plně nastavitelné) je napájení spotřebičů přepnuto na síť a baterie jsou nabity také ze sítě.

Základní technické parametry Victron Energy MultiPlus-II 24/3000/70-32 230V
Kompletní specifikace viz přiložený datasheet

Měnič napětí:
Vstupní napětí: 19-33V DC
Výstupní napětí 230V 50Hz
Výstupní trvalý výkon při 25°C: 3000 VA / 2400W
Výstupní trvalý výkon při 40°C: 2200 W
Výstupní trvalý výkon při 65°C: 1700 W
Špičkový výkon: 5500 W
Účinnost: 94%
Vlastní spotřeba při nulové zátěži: 13 W, 9 W (v režimu AES), 3 W (v režimu Search mode)

Nabíječ ze sítě
Maximální nabíjecí proud: 70 A (nastavitelné, včetně nabíjecí charakteristiky)
Teplotní senzor baterie: Ano

Další specifikace

Pracovní teplota: -40°C až +65°C (chlazení ventilátorem, omezení výkonu s rostoucí teplotou dle specifikace)
Vlhkost: max 95%
VE.Bus komunikace: pro paralelní a 3f provoz, vzdálené monitorování a integraci do dalších systémů
Vzdálené zapnutí/vypnutí: Ano
Programovatelné relé: Ano

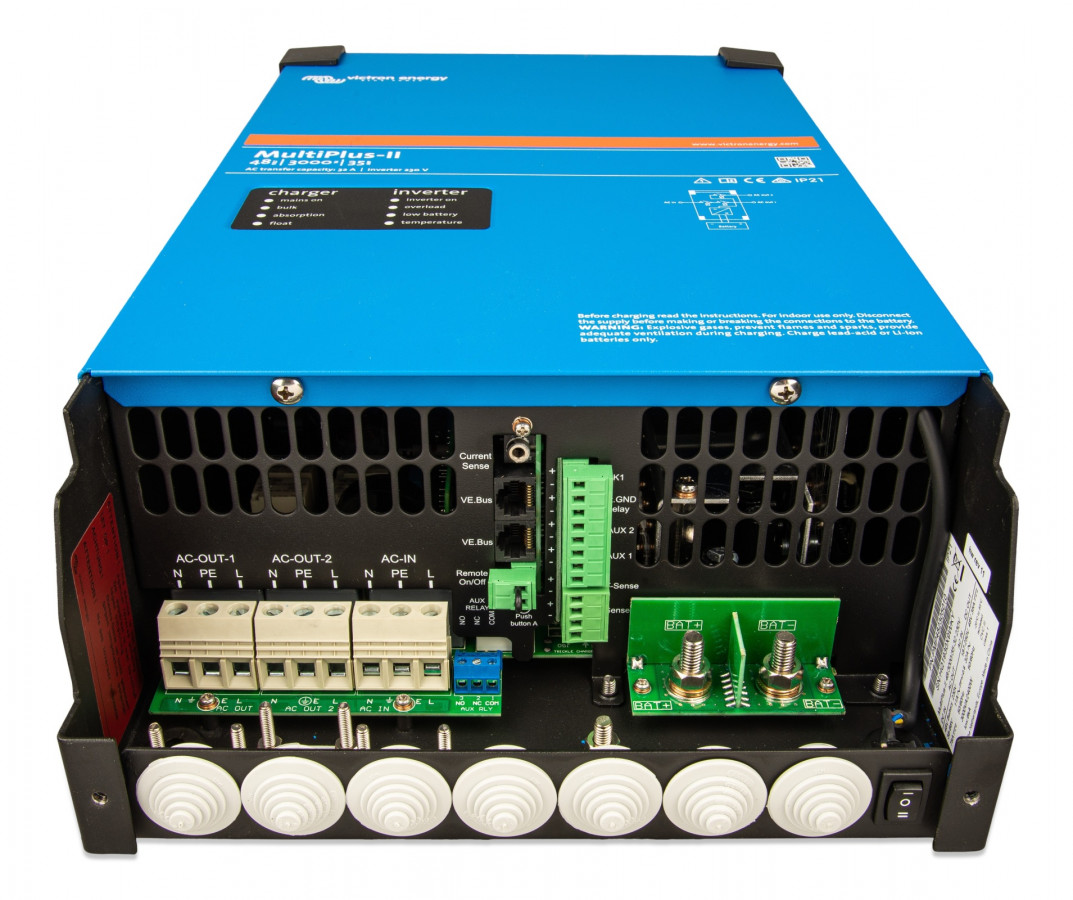

Připojení sítě: šroubovací svorky 13mm²
Připojení baterie: šrouby M8
Hmotnost: 18 kg
Rozměry: 506 x 275 x 147 mm
