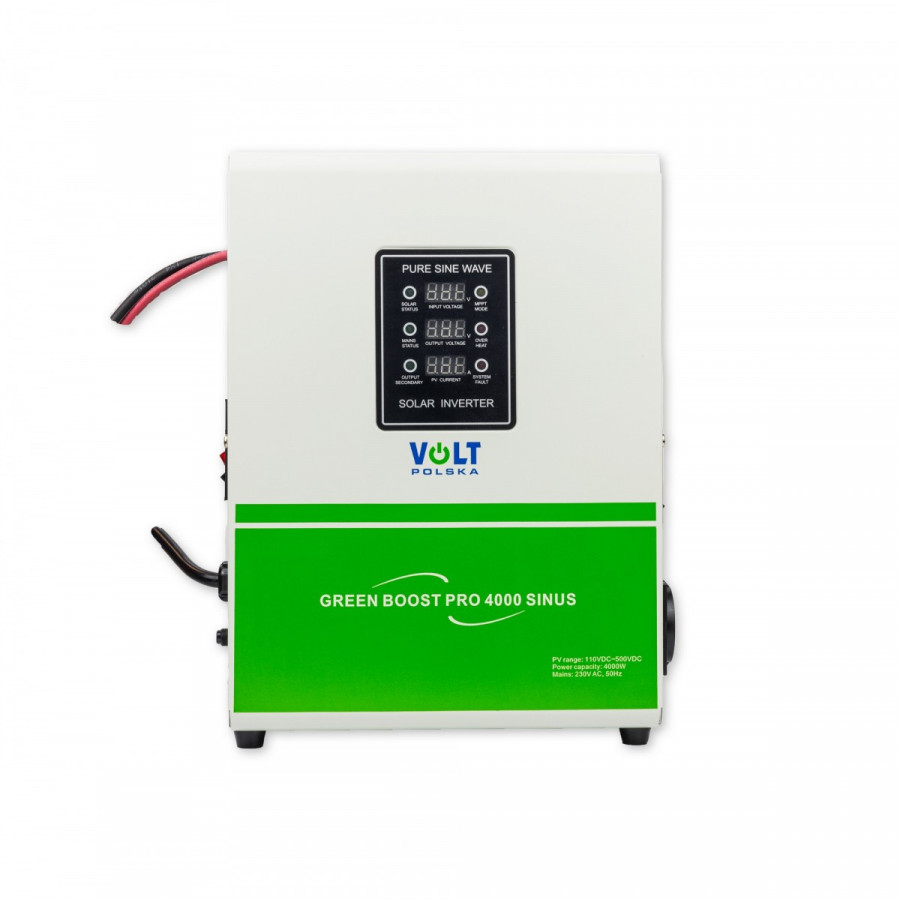

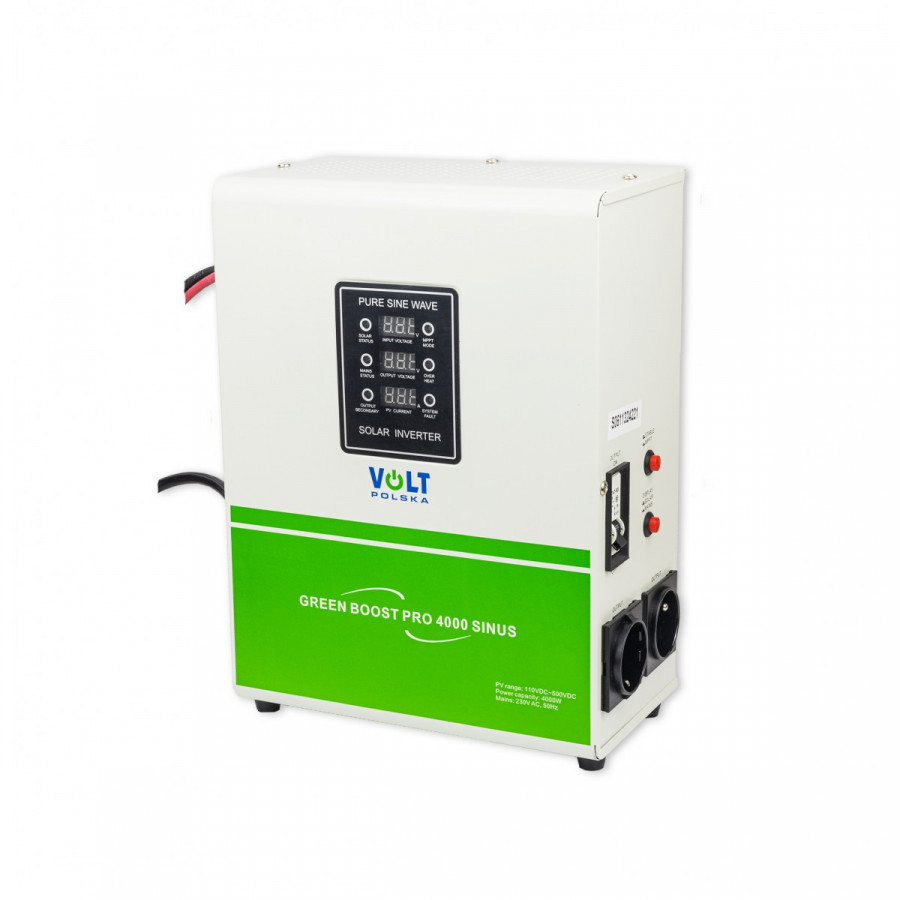

GREEN BOOST PRO 4000 sinus bypass (MPPT 110-500VDC), solární regulátor pro přímý ohřev vody

Ostrovní solární regulátor pro přímý ohřev vody energií ze solárních panelů, napájení elektrických topení atp., s bypasem pro připojení sítě. Výstupní napětí solárních panelů 110 až 500 VDC. Zařízení je osazeno  MPPT solárním regulátorem pro získání maximálního množství energie z FV panelů. GREEN BOOST PRO 4000 pracuje bez připojených baterií.

Systém je velmi jednoduchý a funkční. K měniči se připojí solární panely jejichž celkový výkon je maximálně 4000W, a napětí je v rozmezí 110-500V DC a Imp max 10A, (pozor při nízkých teplotách napětí panelů roste!).

Zde je jednoduchý, orientační, postup jak zjistit kolik panelů potřebujete: Sečtěte jmenovitý výkon všech panelů, které budete zapojovat, součet musí být menší než 4000W. Sečtěte Voc (na štítku panelů) všech panelů, které budete zapojovat sériově, celkové napětí nesmí překročit 430V (protože při teplotě -10°C je napětí každého panelu o ca 12% vyšší než Voc) a musí být větší než 110V. Imp panelu do 10A. Všechny panely by měly být stejné velikosti a typu. Vždy se o množství a způsobu zapojení panelů poraďte předem s odborníkem!

Stejnosměrný proud generovaný solárními panely se v měniči přeměňuje na střídavý proud, který lze použít k napájení topných zařízení. Přímé připojení topných zařízení k fotovoltaickým panelům, bez použití měniče by vedlo ke zničení spínacích a ovládacích prvků topného zařízení, proto je třeba nejprve proud z panelů konvertovat na střídavý pomocí GREEN BOOST PRO 4000.

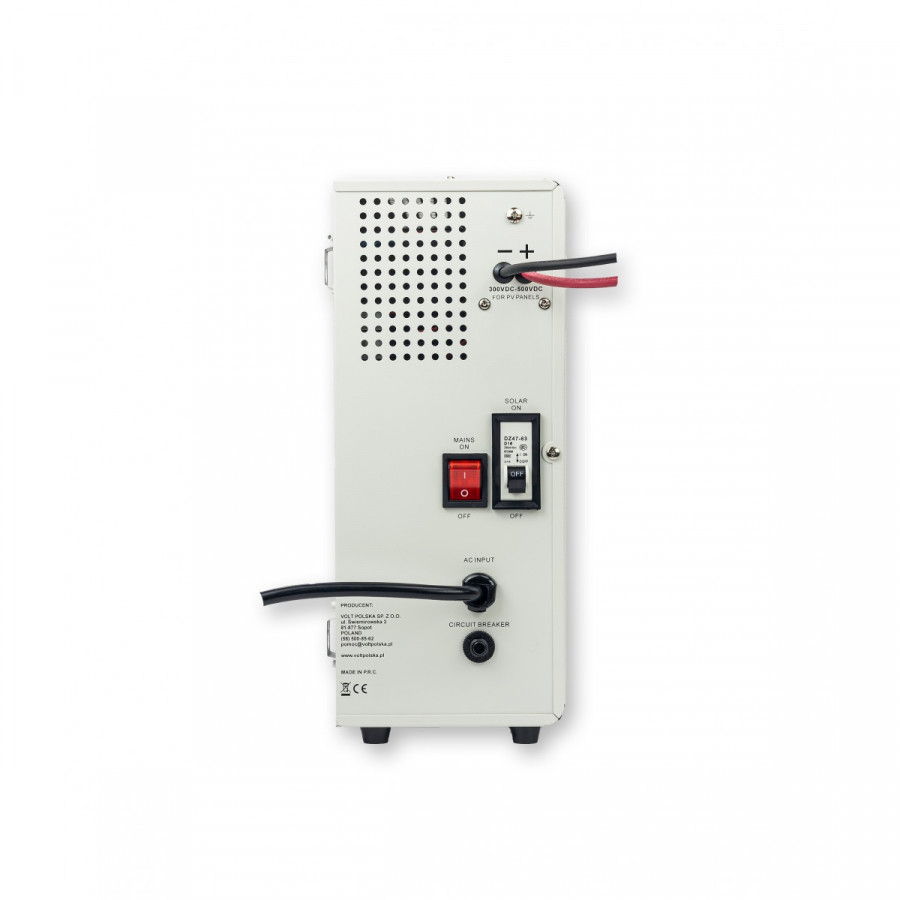

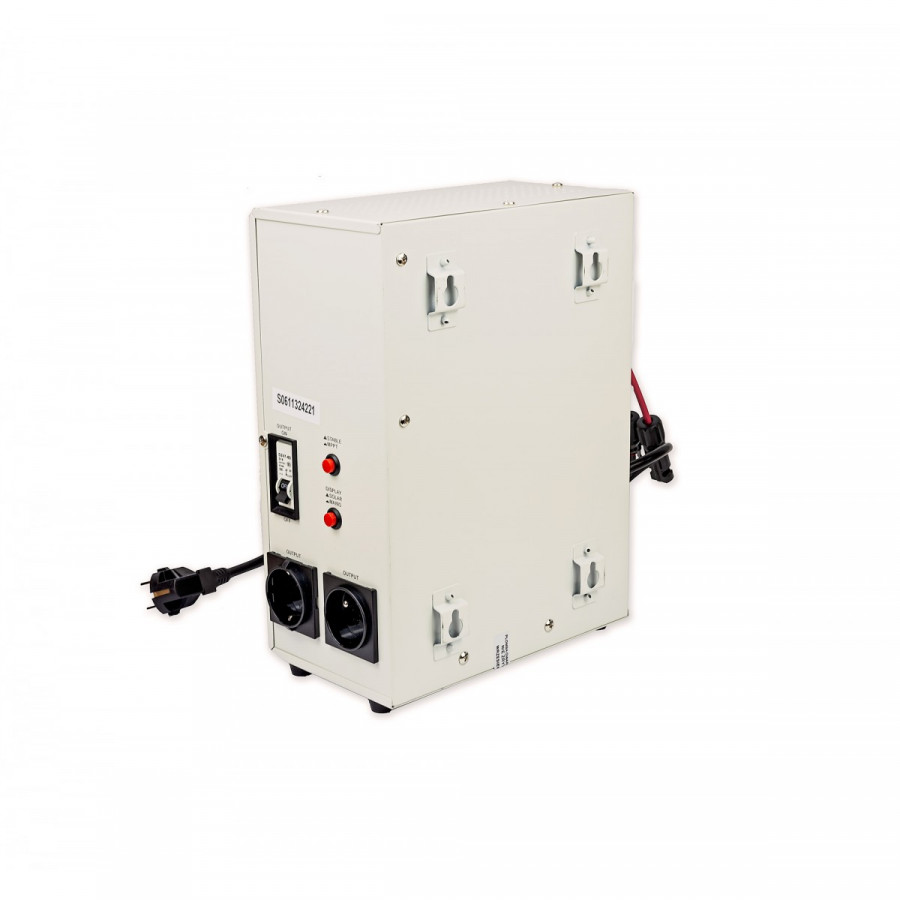

Regulátor GREEN BOOST PRO 4000 je vybaven  na vstupu proudovým jističem pro odpojení solárních panelů. Regulátor má dva výstupy, které jsou určeny pro topná tělesa o napětí 230 VAC (výkon až 4 kW). Po připojení dostatečného napětí z FV panelů začne měnič napájet topné těleso připojené na výstupu. Měnič má dvě zásuky napájené současně, součet příkonu zapojených spotřebičů může být maximálně 4000W.

Měnič má vstup i ze sítě 230V, pokud je třeba můžete snadno přepojit nápájení spotřebičů na siť.

Dva režimy napájení
Režimu STABLE - výstupní napětí je 230V AC (50Hz) a je udržováno, když je ze solárních panelů získáván dostatečný výkon. Pokud je výkon z panelů příliš nízký, zařízení nebude dodávat energii do výstupních zásuvek.

Režim MPPT - výstupní napětí může oscilovat mezi 70-245V AC (50Hz), takže při nízkém výkonu ze solárních panelů (nízké sluneční světlo) bude dodávat do výstupních zásuvek napětí v rozmezí 70V - 245V AC.

Základní vlastnosti GREEN BOOST 4000:

• Kompaktní rozměry a snadná instalace.
• Možnost připojit až 2 topná tělesa.
• Bypass
• Vhodné do oblastí, kde není k dispozici připojení k veřejné síťi (chata, zahrada atd.).
• Možnost připojení bojlerů, ohřívačů nebo topíných rohoží
